D371F46 襯里蝶閥

FEP(F46)、PCTFE(F3)襯氟蝶閥適用在 -50℃～150℃ 的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。

性能規范

設計規范	結構長度	連接法蘭	試驗與檢驗	產品標識	供貨規范
MSS SP-67	MSS SP-67 ANSI B16.10	ANS1B 16.5 API 605	API598	MSS SP-25	MSS SP-67

零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸銹鋼		超低碳不銹耐酸銹鋼
序號	零件名稱	Z	C	P	R	P_L	R_L
1	閥體	A126-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	蝶板	A216-WCB	A105	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	閥桿	A182-F6		A182-F304	A182-F316	A182-F304L	A181-F316L
4	襯里 / 閥座	PIFE （ F4 、 PCTFE （ F48) 、 PFA （可溶性 F4 ）
5	緊固銷	A182-F6		A182-F304	A182-F316
6	填料	PTFE （ F 4 ）		PTFE （ F4 ）
7	填料壓蓋	A216-WCB		CF8	CF8M	CF3	CF3M
8	支架	A216-WCB		A351-CF8.		A351-CF8
9	緊固螺栓	A193-87		A193-B8M		A193-B8M
10	螺母	A194-2H		A194-8		A194-8

規格尺寸表

公稱通徑		標準值							參考值
DN (mm)	NPS inch	L	D	D1	D2	f	b	Z- φ d	W	D0	H	WT(kg)
DN (mm)	NPS inch	Class125Lb/150Lb
80	3	127	190	152.5	127	2	19	4- φ 19	250		170	14
100	4	127	229	190.5	157	2	24	8- φ 19	300		180	16
125	5	127	254	216	186	2	24	8- φ 22	300		275	18
150	6	127	279	241.5	216	2	26	8- φ 22		200	295	42
200	8	152.4	343	298.5	270	2	29	8- φ 22		200	320	78
250	10	203.2	406	362	324	2	31	12- φ 25		240	385	120
300	12	203.2	483	432	381	2	32	12- φ 25		240	390	145
350	14	203.2	533	476	413	2	35	12- φ 29		280	450	202
400	16	203.2	597	540	470	2	34	16- φ 29		280	510	235
450	18	203.2	635	579	533	2	40	16- φ 32		320	540	358
500	20	203.2	813	635	584	2	43	20- φ 32		320	570	420
600	24	203.2	887	749.5	692	2	58	20- φ 35		360	660	750
750	30	304.2	1057	846	813	2	45	44- φ 23		360	710	1030
900	36	304.2	1226	1009.7	972	2	53	44- φ 25		380	780	1700
1000	42	304.2	1392	1171.4	1130	2	59	48- φ 29		400	885	18200
1200	48	381	1392	1335	1289	2	65	44-32		400	990	2060
Class300Lb
80	3	127	210	168.5	127	2	29			250	170	16
100	4	127	254	200	157	2	32			300	180	18
125	5	127	279	235	186	2	35			300	275	20
150	6	127	318	270	216	2	37				295	48
200	8	152.4	445	330	270	2	42				320	88
250	10	203.2	521	387.3	324	2	48				385	145
300	12	203.2	584	451	381	2	51				390	157
350	14	203.2	648	514.5	413	2	54				460	222
400	16	203.2	711	571.5	470	2	58				510	353
450	18	203.2	771	628.5	533	2	61				540	405
500	20	203.2	775	686	584	2	64				570	450

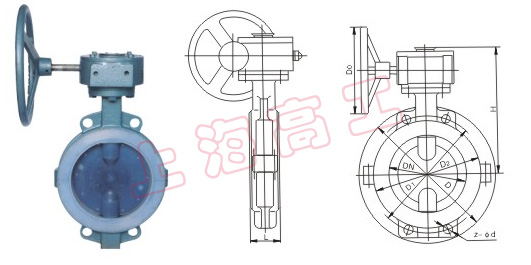

結構圖

溫馨提示：“D371F46 襯里蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
