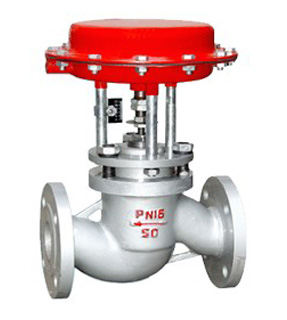

ZSQ型氣動薄膜（活塞）切斷閥
ZMQ、ZSQ型氣動薄膜（活塞）切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。 本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
ZSQ型氣動切斷閥產品特點
◇ 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
◇ 閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
◇ 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
◇ 平衡型閥內件，提高了切斷閥的許用壓差。
◇ 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
◇ 活塞式執行機構，操作力大，使用壓差大。
ZSQ型氣動切斷閥技術參數
| 公稱通徑DN（mm） | 5 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 00 | 25 | 50 | 200 | ||||||
| 額定流量系數（KV） | 單座、雙座 | 5 | 7 | 1 | 20 | 30 | 48 | 75 | 20 | 90 | 300 | 480 | 760 | |||||
| 套筒 | 1 | 20 | 30 | 48 | 75 | 20 | 80 | 300 | 480 | 760 | ||||||||
| 公稱通徑（MPa） | .0 1.6 4.0 6.4 | |||||||||||||||||
| 額定行程 | 8 | 2 | 20 | 25 | 40 | 50 | ||||||||||||
| 有效面積（C㎡） | ZMQ型 | 00 | 200 | 400 | 600 | 000 | ||||||||||||
| ZSQ型 | 00 | 25 | 60 | 250 | ||||||||||||||
| 允許泄漏量 | 硬密封l/h | 一般：10ˉ4×閥額定容量；嚴密型：單、雙座：1.2×10ˉ7,套筒5×10ˉ6×閥額定容量 | ||||||||||||||||
| 軟密封 | VI級 | |||||||||||||||||
| 允許壓差 （MPa） | PZMQ正作用N | 6.4 | 5.09 | 2.91 | .85 | 2.18 | .33 | .52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 | |||||
| PZMQ反作用N | 6.4 | 6.4 | 3.88 | 2.47 | 0.91 | .77 | 2.03 | .32 | 0.83 | 0.80 | 0.92 | 0.52 | ||||||
| P ZSQ N |
6.4 | 6.1 | 3.5 | 2.3 | 3.0 | .9 | .9 | .5 | 0.93 | 0.84 | 0.65 | 0.47 | ||||||
| M ZQM S |
公稱壓力 | |||||||||||||||||
| ZMQ | 0或250 | |||||||||||||||||
| ZQM | 0或400～600 | |||||||||||||||||
ZSQ型氣動切斷閥連接標準
法蘭標準：鑄鐵法蘭按BG4216-84
鑄鐵法蘭按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16為凸面；
PN10、PN16為凹凸面、閥體為凹面。
結構長度：BG12221-98。
執行機構氣信號接號：內螺紋M10×1。
＊ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANS、IJIS、DIN等標準。
結構圖
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
