P41X 快速排(吸)氣閥

P41X 快速排(吸)氣閥

本產品設計合理,結構簡單,體積小,排氣量大,我廠在原基礎上進行大量改進,使KP型更完美,產品合格率可達100%。

KP快速排氣閥作用原理
管道在運轉時,浮球停在球碗底部,進行大量排氣,當管內空氣排完,水沖進閥內,經過球碗然后反應浮球,使浮球浮動關閉,管道在正常運轉時,如有少量氣體會集中到閥內到相當程度,閥內水位下降,浮球隨之下降,氣體從小孔排出。如水泵停止,隨時會產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全。

主要特點

1、能夠排除管道中的氣體,減少阻力節約能源。
2、當管道負壓時,本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼,使用壽命長,安全可靠。

主要用途

本閥適用于工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。

快速排氣閥技術參數

  1. 介質:清水
  2. 使用溫度常溫
  3. 閥體:灰鑄鐵HT200
  4. 浮球與塞頭:不銹鋼
  5. 密封材料,丁腈橡膠
  6. 閥體強度試驗,1.5MPa
  7. 密封試驗壓力0.05-1.1MPa

KP 排氣量表(按每秒流速成1.5-3.0米計算)

規格 25 50 80 100 150 200
立方米/小時 4-8 11-22 22-40 42-60 61-122 83-166

主要外型連接尺寸參數

公稱通徑
(DN)
D D1 D2 D3 H Z-Φd
25 115 85 65 140 285 4-14
50 160 125 102 200 340 4-14
80 195 160 135 230 490 4-18
100 215 180 158 250 545 4-18
150 280 240 212 300 615 8-23
200 335 295 268 380 730 8-23

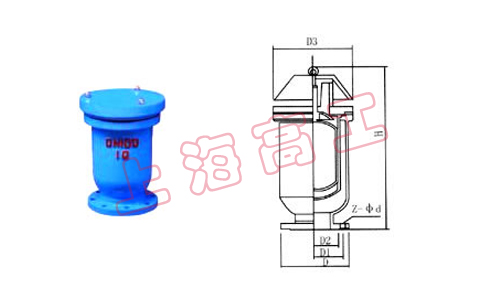

結構圖

溫馨提示:“P41X 快速排(吸)氣閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
