G6B41J/FS 氣動襯膠、襯氟塑料隔膜閥（常閉式）
氣動襯膠、襯氟塑料隔膜閥（常閉式）是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流 。 可廣泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。
氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉
性能規范
|
型號
|
公稱壓力
PN(Mpa) |
試驗壓力Ps(Mpa)
|
適用介質
|
工作溫度(℃)
|
|
|
殼體試驗
|
密封試驗
|
||||
|
EG6B41W/J/Fs-6
|
0.6
|
0.9
|
0.66
|
W.非腐蝕性流體
J.一般腐蝕性流體
Fs.強酸、堿及各種 有機溶劑（溶融堿金屬及元素氟除外）
|
≤100
≤85
≤150
|
|
EG6B41W/J/Fs-10
|
1.0
|
1.5
|
1.1
|
||
|
EG6B41W/J/Fs-16
|
1.6
|
2.4
|
1.76
|
||
主要零件材料
|
零件名稱
|
閥體
|
閥瓣、閥蓋、薄膜壓頭
|
氣缸、氣缸蓋
|
螺桿、閥桿、壓簧桿
|
隔膜、薄膜
|
|
材料
|
HT200襯橡膠、橡膠
|
HT200
|
ZL102
|
35
|
氯丁橡膠、氟塑料
|
外形尺寸、連接尺寸及質量
|
型號
|
公稱
通徑 DN(mm) |
尺 寸
|
|
重量
（kg） |
|||||||||||
|
L
|
f
|
D1
|
D
|
D0
|
n-d
|
H
|
B
|
代號ES
|
耗毛量
(cm3) |
氣源壓力
(Mpa) |
氣源接頭
|
||||
|
J型
|
W型
|
||||||||||||||
|
EG6B41W/J
/Fs-16 |
20
|
121
|
117
|
2
|
75
|
105
|
120
|
4-13.5
|
|
168
|
61
|
163.87
|
0.3
|
1/8
|
7.2
|
|
25
|
131
|
127
|
2
|
85
|
115
|
120
|
4-13.5
|
394
|
168
|
61
|
196.65
|
0.3～0.4
|
1/8
|
8.9
|
|
|
32
|
150
|
146
|
2
|
100
|
140
|
120
|
4-17.5
|
400
|
168
|
61
|
229.40
|
0.3～0.4
|
1/8
|
10.6
|
|
|
40
|
163
|
159
|
2
|
110
|
150
|
165
|
4-17.5
|
485
|
260
|
62
|
1425.7
|
0.3～0.4
|
1/4
|
19.5
|
|
|
50
|
194
|
190
|
2
|
125
|
165
|
165
|
4-17.5
|
635
|
318
|
63
|
2284.1
|
0.3～0.4
|
1/4
|
34.9
|
|
|
EG6B41W/J/
Fs-10 |
65
|
220
|
216
|
2
|
145
|
185
|
165
|
4-17.5
|
650
|
318
|
63
|
3048.0
|
0.3～0.4
|
1/4
|
39.9
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17.5
|
660
|
318
|
63
|
3244.7
|
0.4～0.5
|
1/4
|
51.9
|
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17.5
|
816
|
425
|
64
|
6964.5
|
0.4～0.5
|
3/8
|
93.2
|
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17.5
|
825
|
425
|
64
|
7439.7
|
0.4～0.5
|
3/8
|
105.3
|
|
|
150
|
412
|
406
|
3
|
240
|
285
|
310
|
8-22
|
1013
|
549
|
65
|
14912
|
0.5
|
3/8
|
184.5
|
|
|
EG6B41W/J/
Fs-6 |
200
|
529
|
521
|
4
|
295
|
340
|
483
|
8-22
|
1300
|
749
|
65
|
49161
|
0.6
|
1/2
|
407.4
|

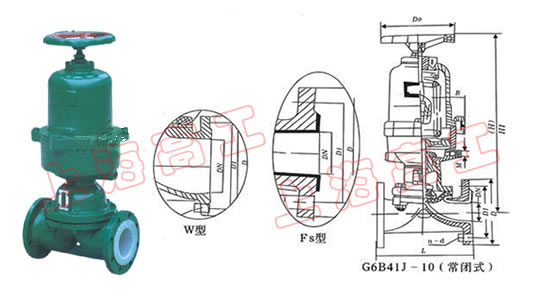

結構圖
溫馨提示：“G6B41J/FS 氣動襯膠、襯氟塑料隔膜閥（常閉式）”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
