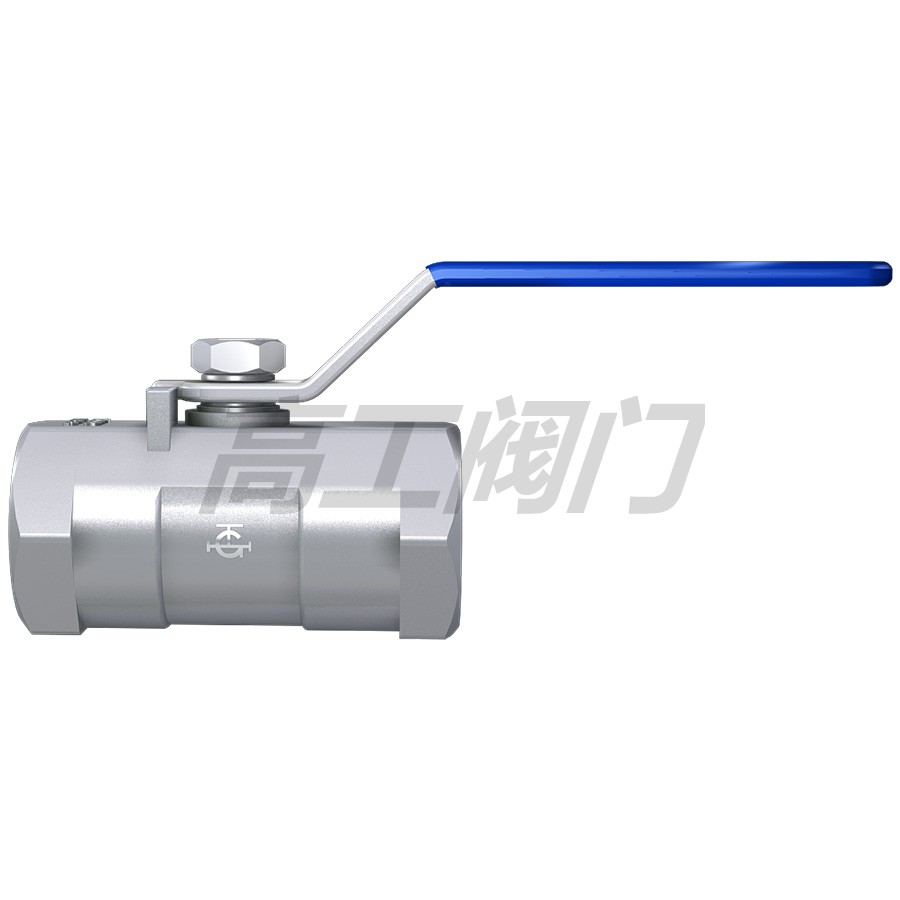

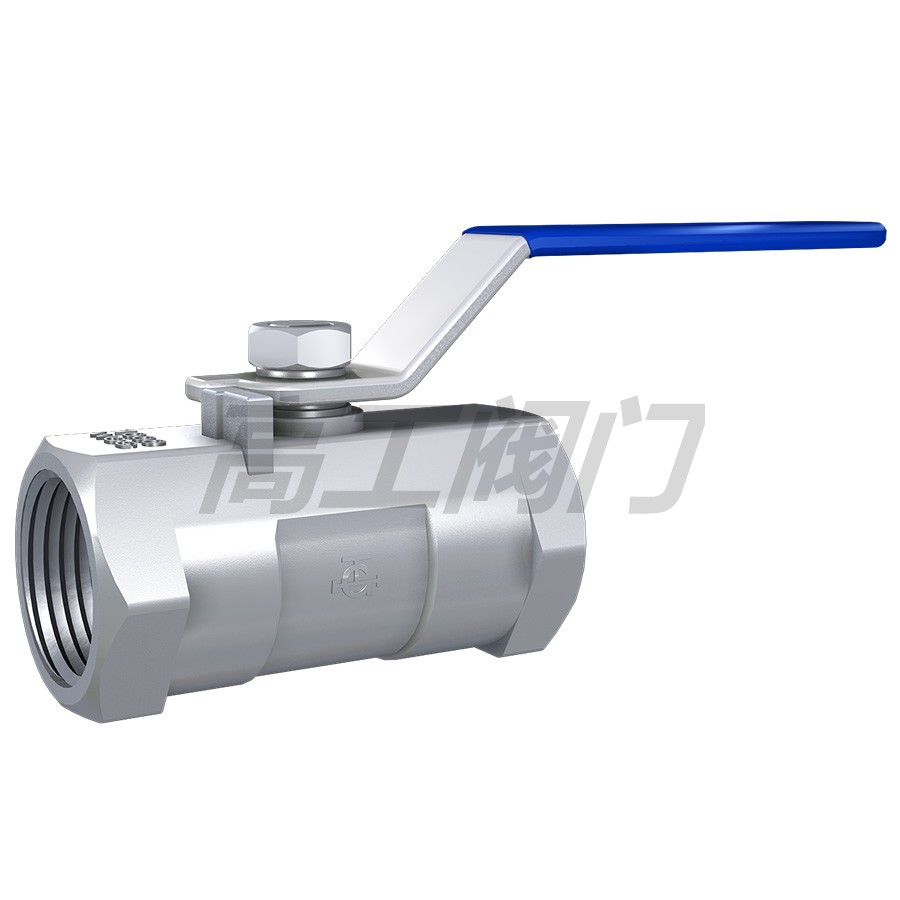

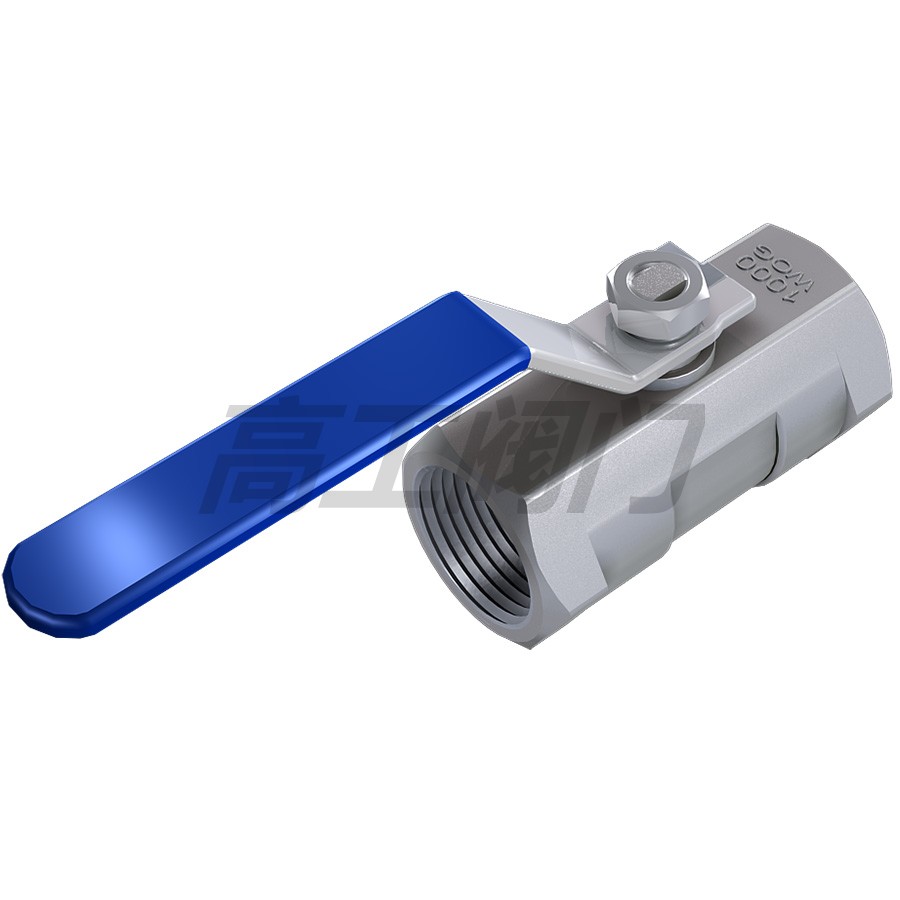

一片式球閥
內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

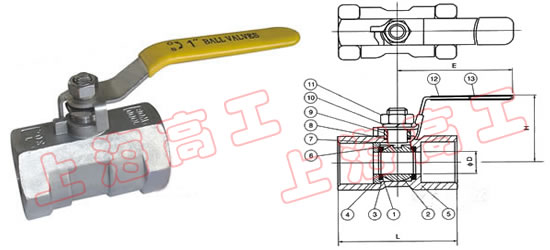

產品外形尺寸圖
主要連接尺寸及重量
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
主要零件材料
|
序號NO
|
零件名稱
|
材質
|
|
1
|
密封圈
|
聚四氟乙烯PTFE
|
|
2
|
球體
|
不銹鋼SS316
|
|
3
|
密封墊
|
聚四氟乙烯PTFE
|
|
4
|
閥蓋
|
不銹鋼SS316
|
|
5
|
閥體
|
不銹鋼CF8M
|
|
6
|
閥桿
|
不銹鋼SS316
|
|
7
|
止推墊圈
|
聚四氟乙烯PTFE
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
|
9
|
填料壓蓋螺母
|
不銹鋼SS304
|
|
10
|
墊圈
|
不銹鋼SS304
|
|
11
|
閥桿螺母
|
不銹鋼SS304
|
|
12
|
手柄套
|
塑料
|
|
13
|
手柄
|
不銹鋼SS304
|

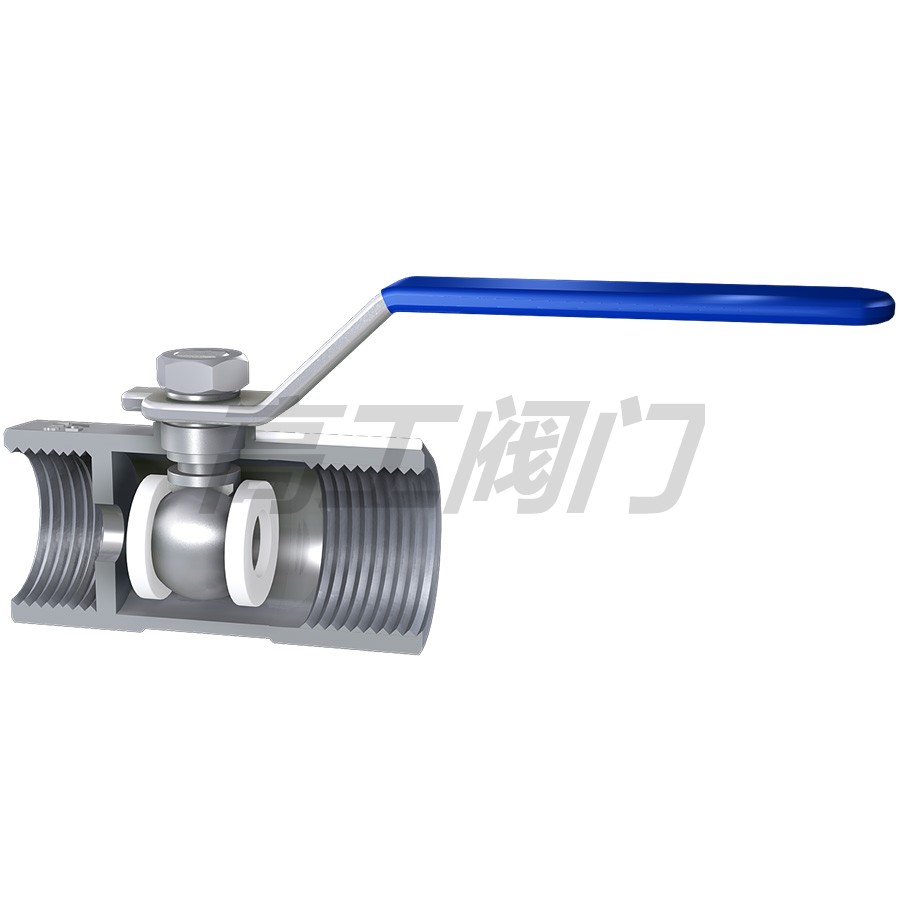

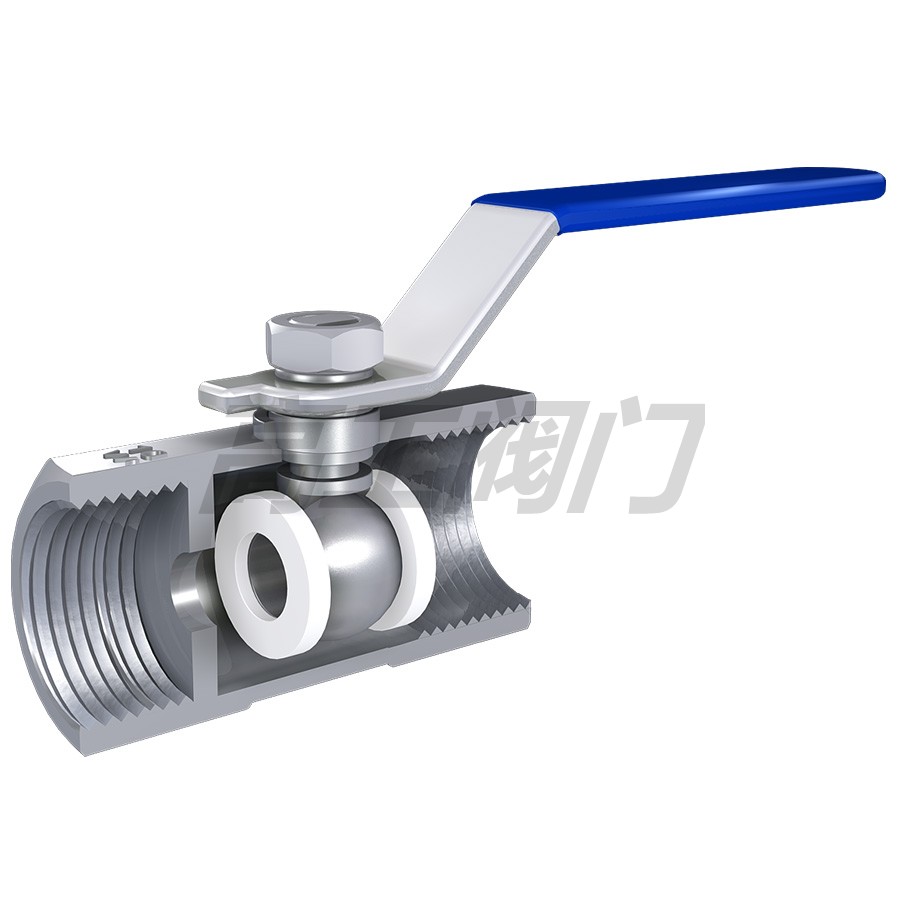

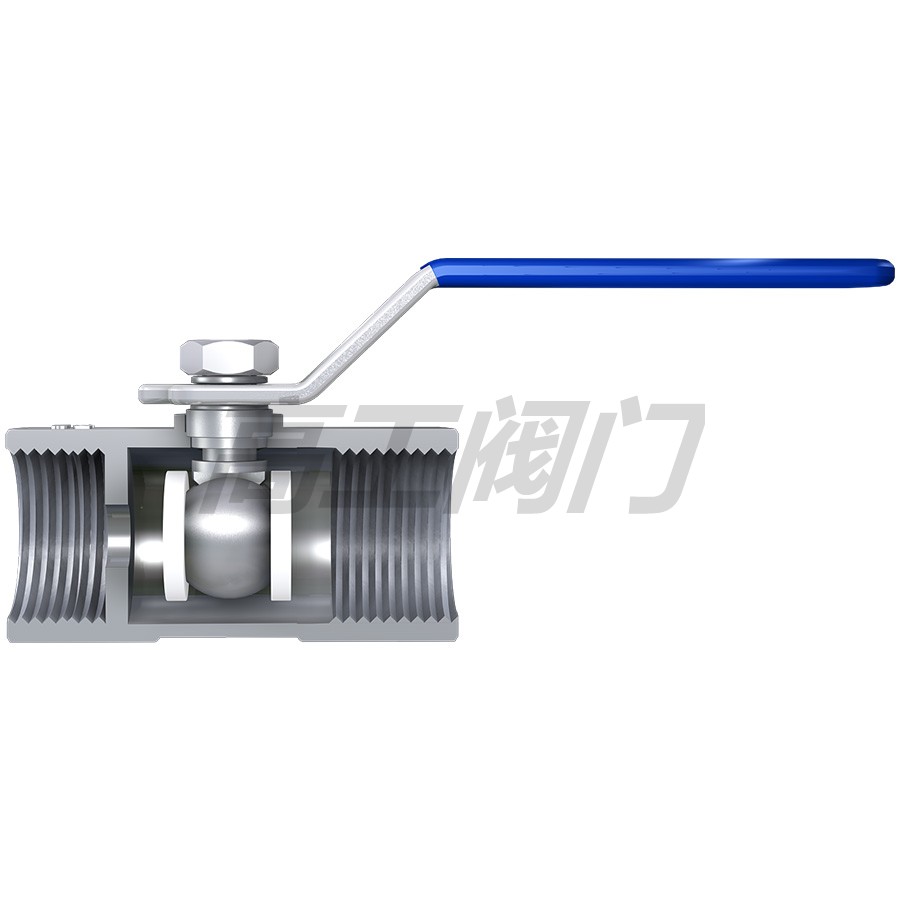

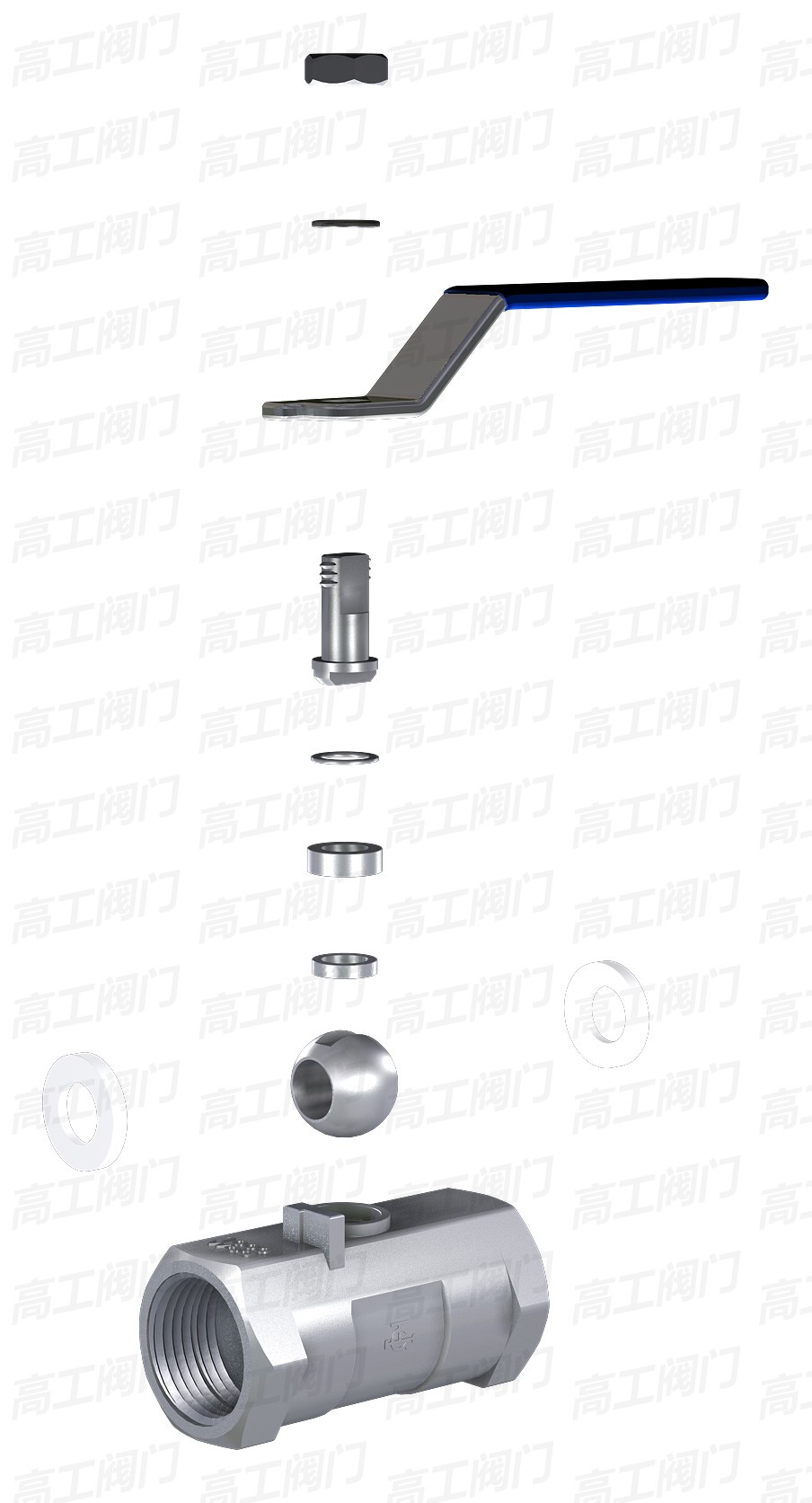

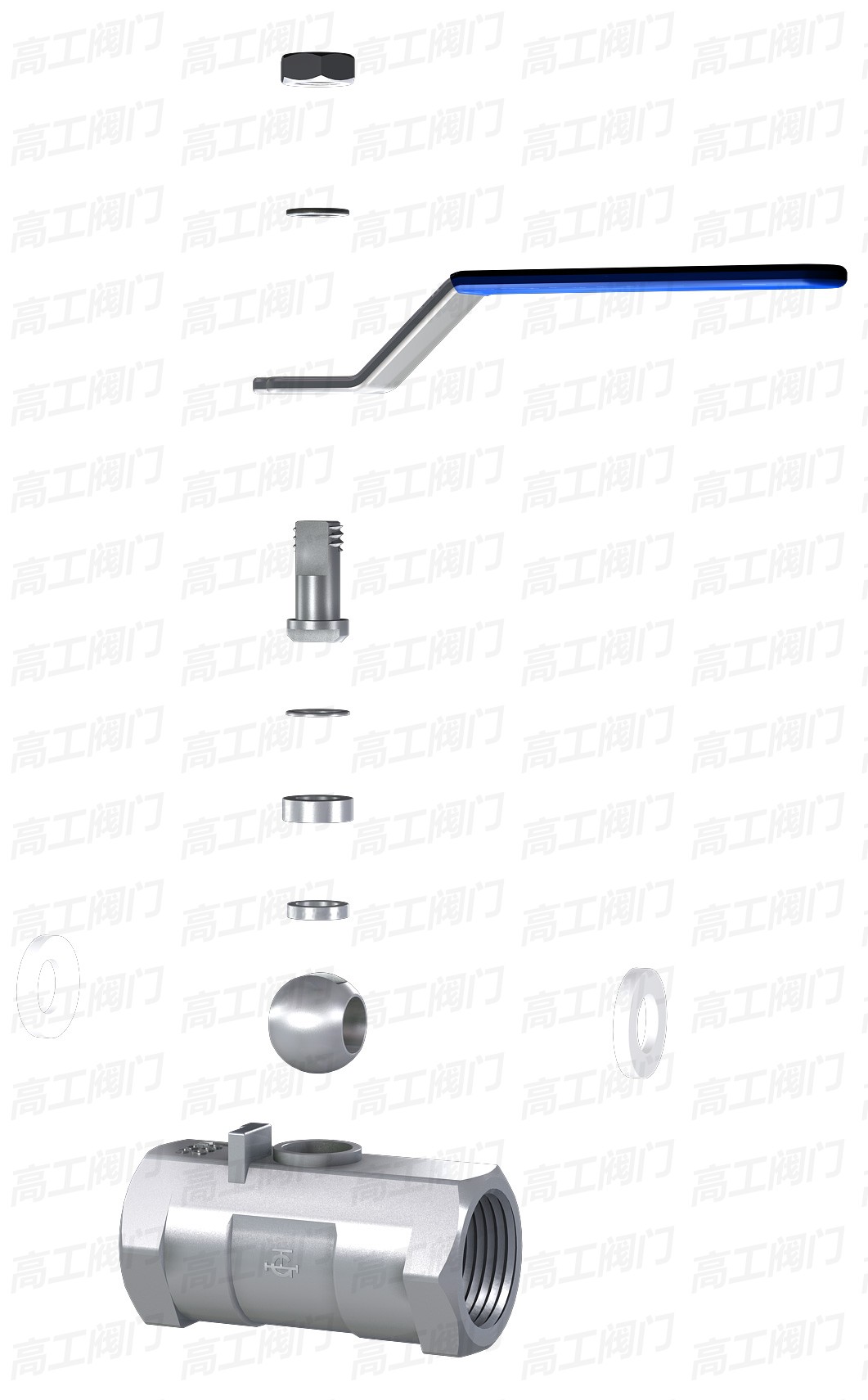

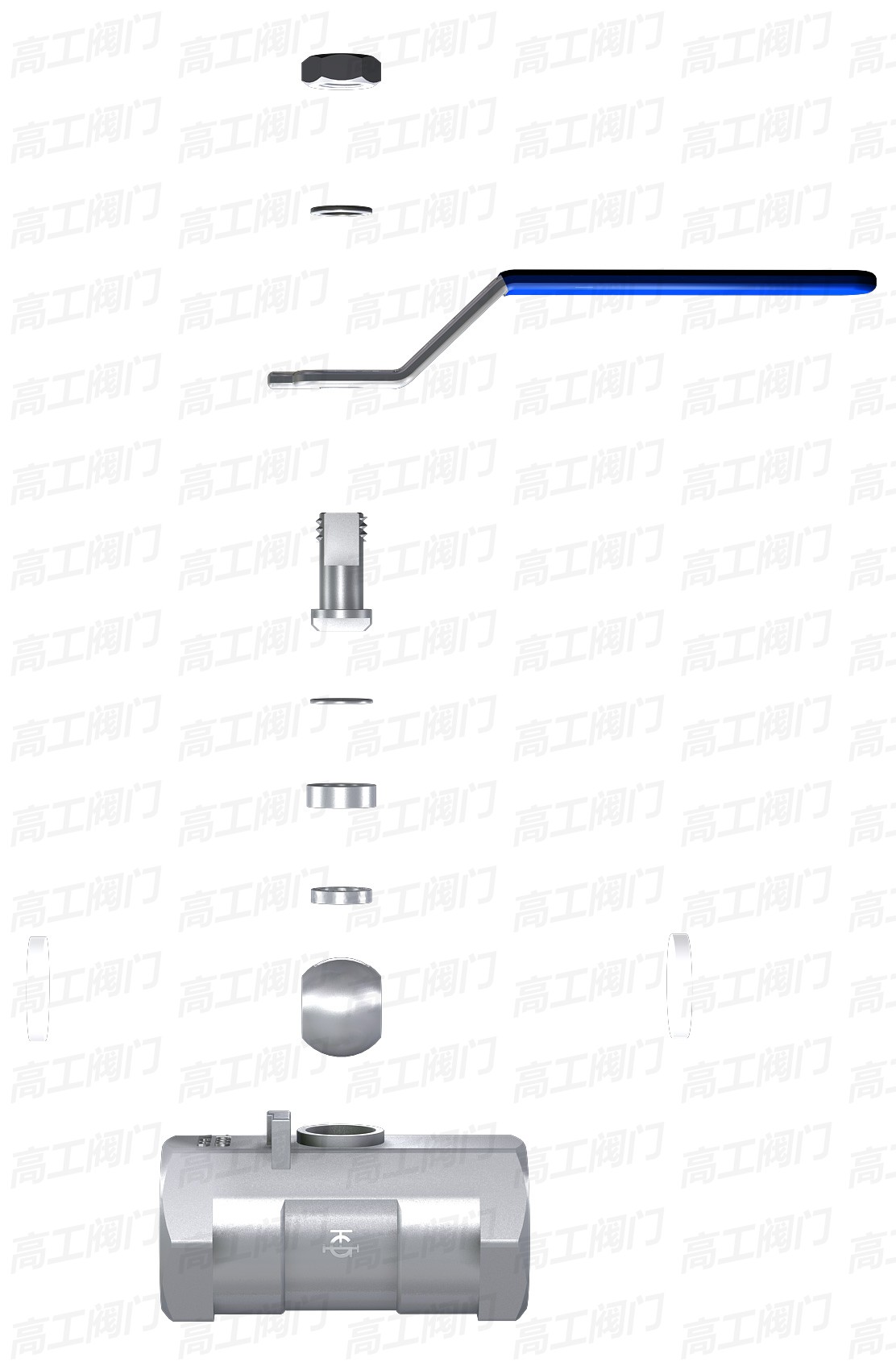

結構圖
溫馨提示：“一片式球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
