Y11X 直接作用薄膜式減壓閥

Y11X 直接作用薄膜式減壓閥

結構特點和用處
本減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。 主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓
力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

本產品主要用于蒸汽管路,起減壓穩壓作用。

主要技術參數和性能指標

公稱壓力(Mpa) 1.0 1.6
殼體試驗壓力(Mpa)* 1.5 2.4
密封試驗壓力(Mpa) 1.0 1.6
最高進口壓力(Mpa) 1.0 1.6
出口壓力范圍(Mpa) 0.09-0.8 0.1-1.2
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
滲漏量 0
工作溫度 0℃-80℃
殼體試驗不包括膜片、閥蓋。

主要零件材料
零件名稱 零件材料
閥體 閥蓋 銅合金
閥座 H62
閥瓣 H62
閥桿 H62
O型圈 丁腈橡膠
密封圈 丁腈橡膠
膜片 夾織物丁腈橡膠
調節彈簧 60Si2Mn
過濾器 不銹鋼

流量系數(Cv)
DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
Cv 0.5 0.6 1.2 1.8 3.0 5.0

連接尺寸
DN G L H1 H D
15(1/2") G1/2" 112 40 150 75
20(3/4") G3-4" 140 55 190 90
25(1") G1" 140 55 195 90
32(1-1/4") G1-1/4" 165 55 212 98
40(1-1/2") G1-1/4" 190 55 215 98
50(2") G2" 200 65 265 120

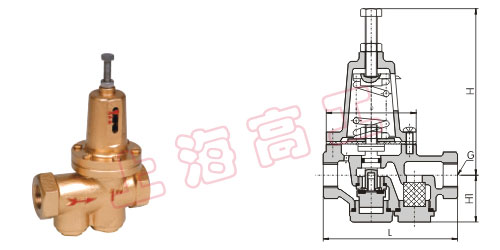

結構圖

溫馨提示:“Y11X 直接作用薄膜式減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-6364 2222    傳真:021-6364 9384
