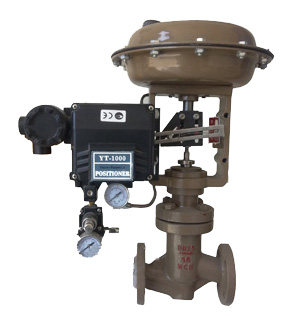

氣動襯氟調節閥-ZJHF46

ZJHF46系列精小型氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。

廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~+200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。

ZJHF46系列精小型氣動襯氟調節閥是氣動單元組合儀表中的執行單元，配用電—氣轉換裝置之后，也可進入電動單元組合儀表系統，他接受來自調節儀表的信號，直接改變調介質(如液體、氣體、蒸汽等)的流量，使被控工藝參數(如溫度、壓力、流量等)保持在給定值。

結構特征與原理

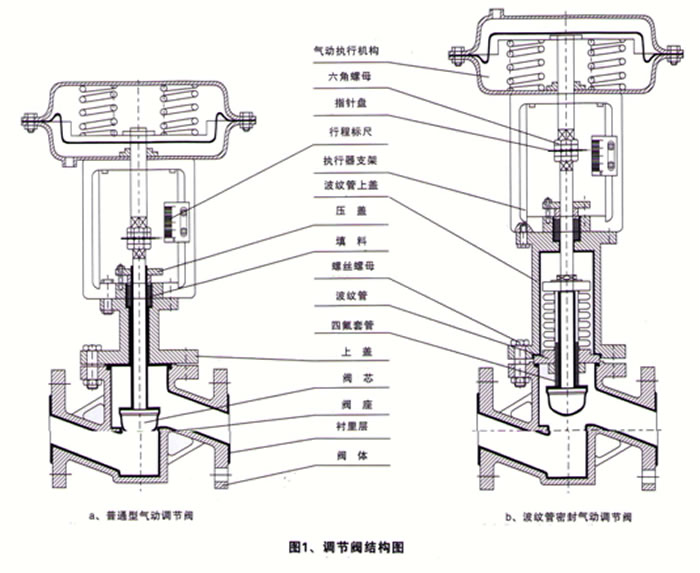

調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見下圖

 執行機構概述

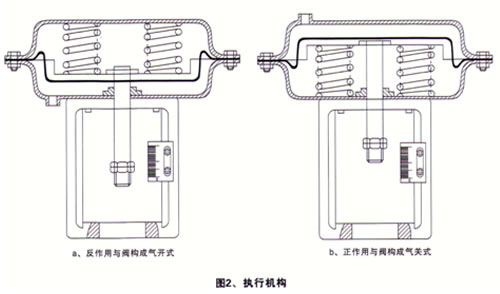

執行機構是氣動調節閥生產過程自動控制系統的重要組成部分，其有正反兩種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式（如圖2a）。當信號壓力增加，推桿推出膜室的叫反作用，與閥配合構成氣開式（如圖2b）。其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，知道彈簧的反作用與信號壓力作用在膜片上的推力想平衡，從而達到自動調節工藝參數之目的。

規格與技術參數

主要性能指標

主要零部件材料

主要連接尺寸

主要技術參數
