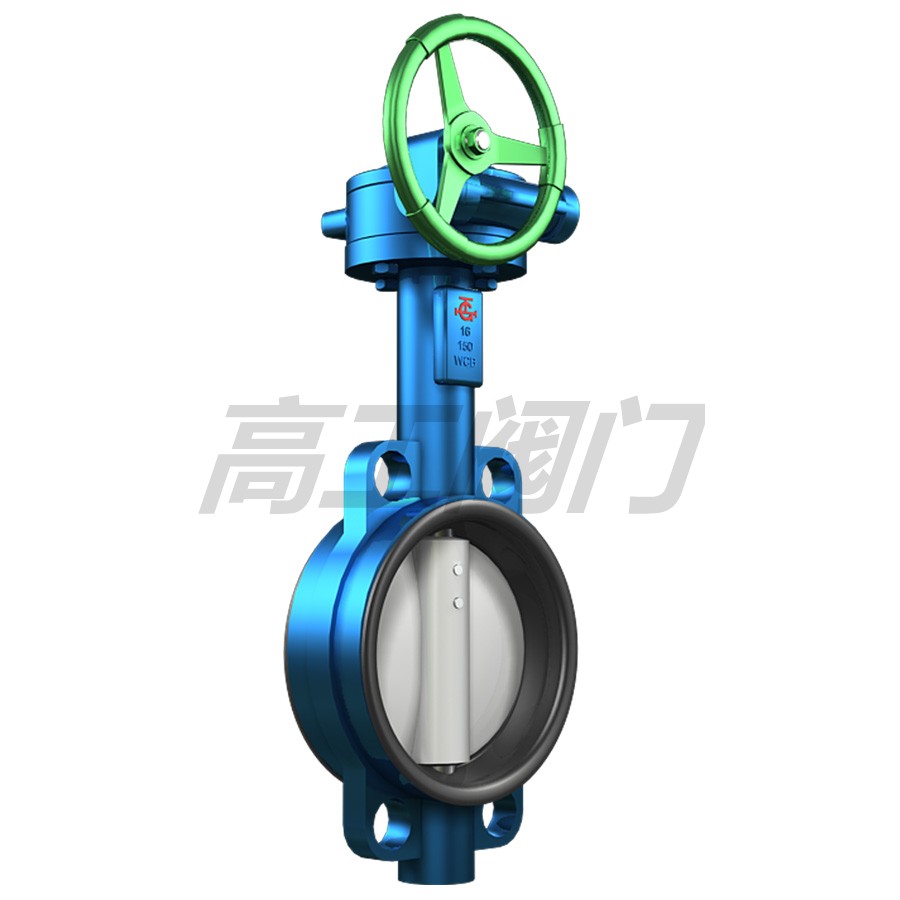

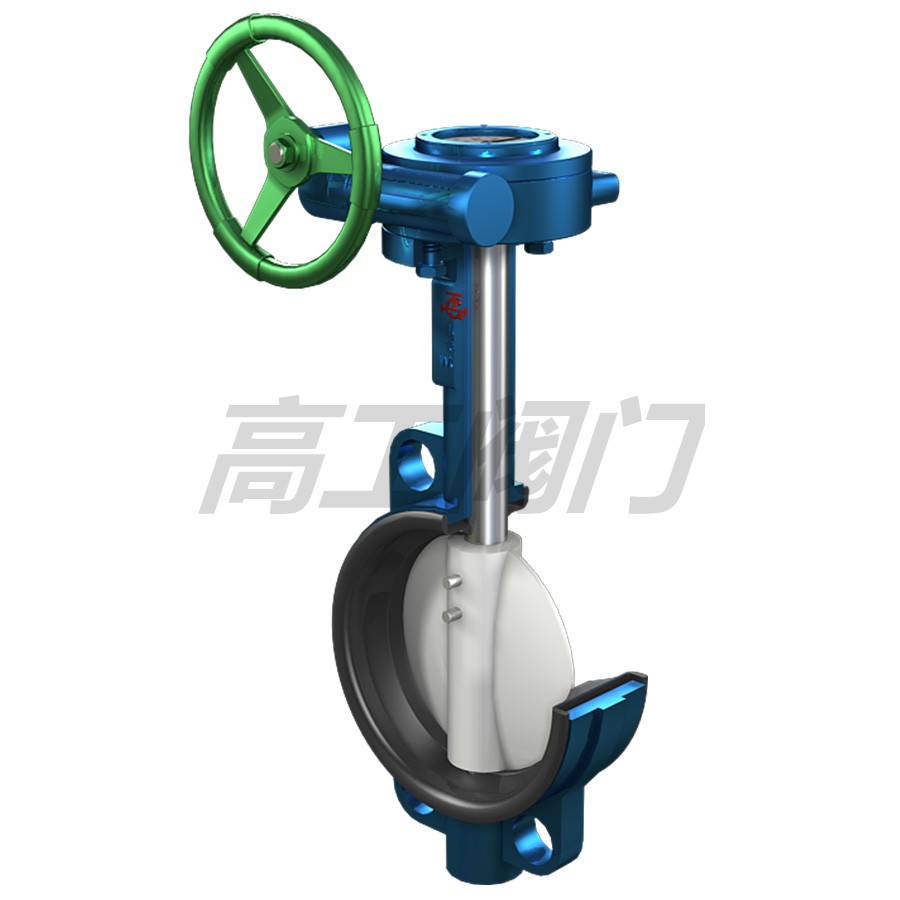

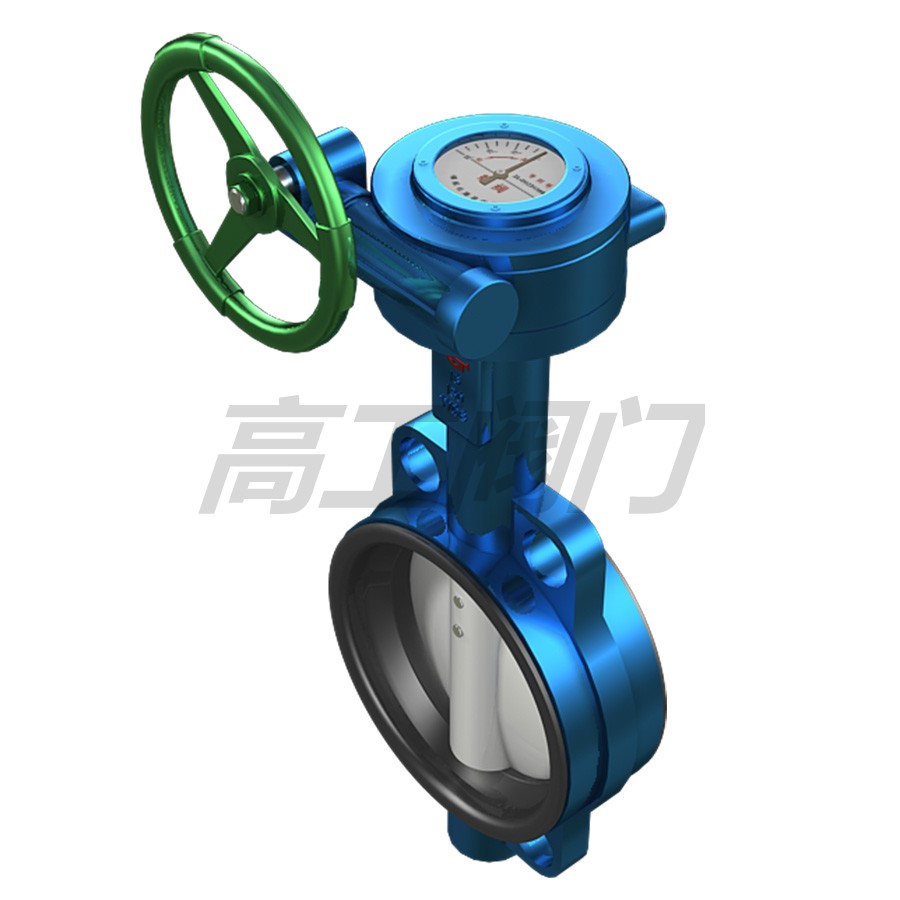

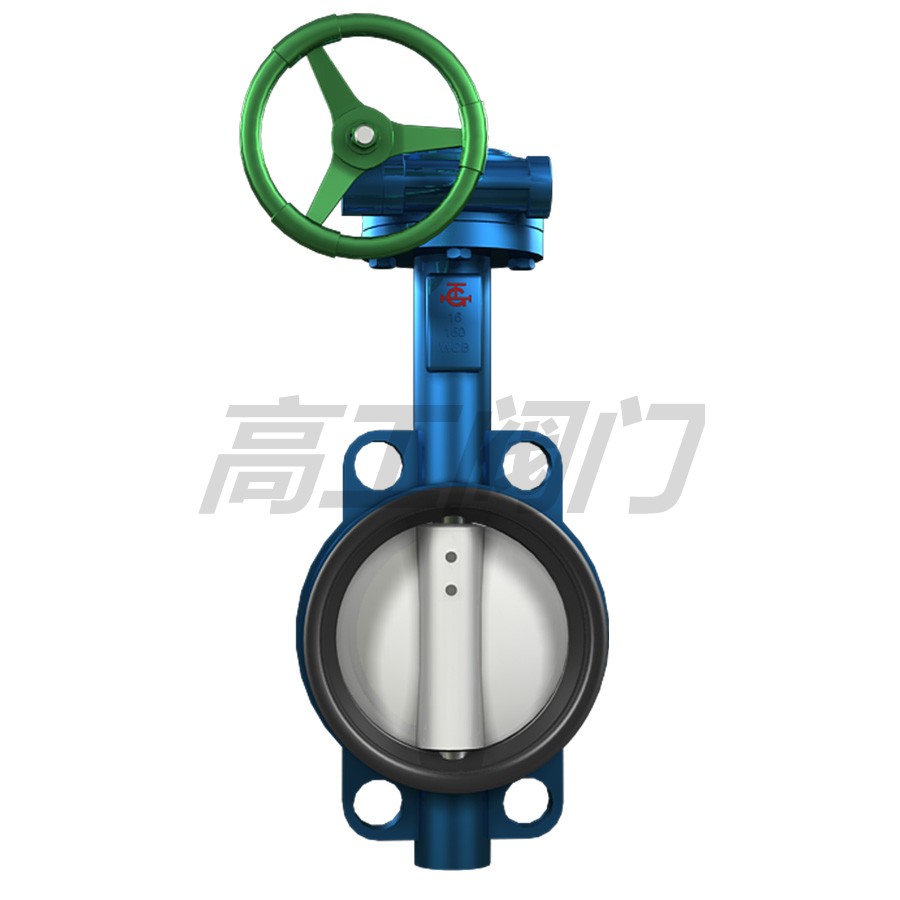

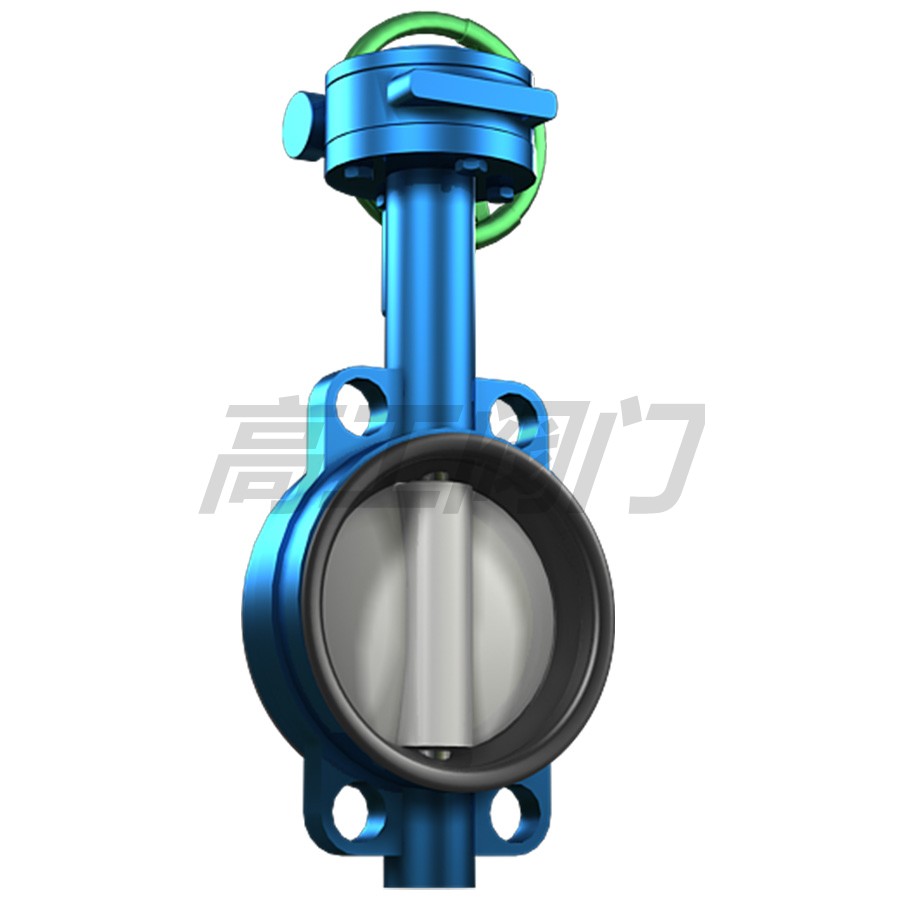

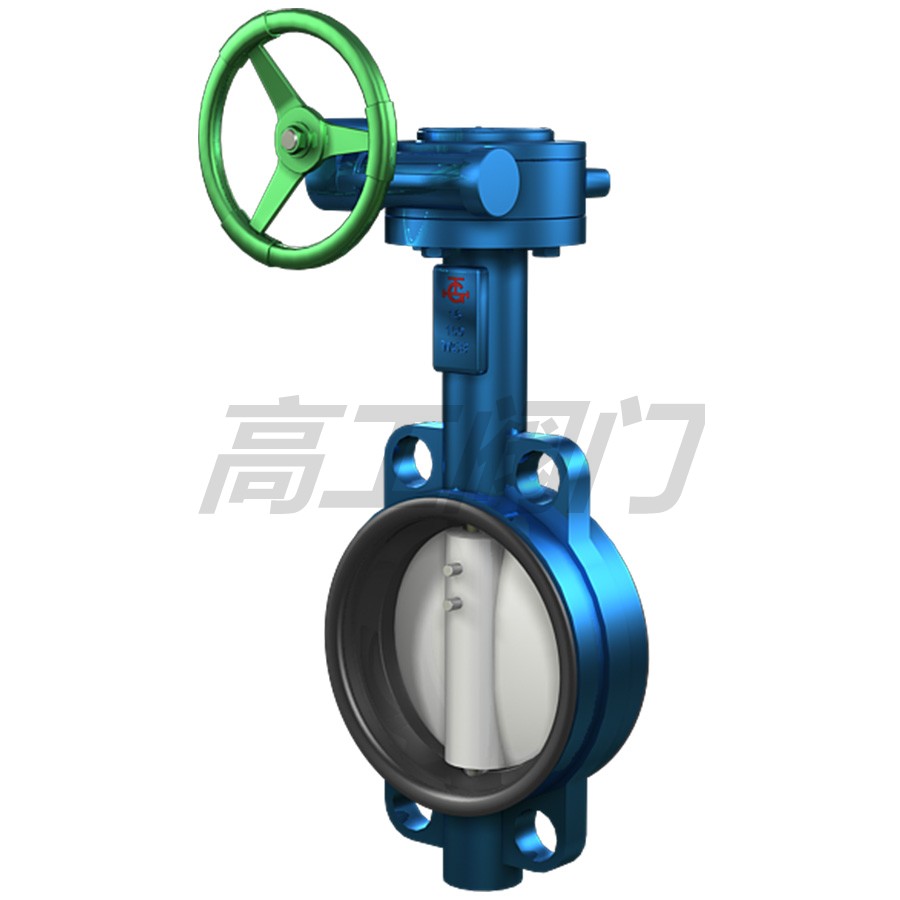

D371X 對夾式蝸輪傳動軟密封蝶閥

D371X 對夾式蝸輪傳動軟密封蝶閥

該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

 特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

 主要結束參數

公稱通經DN（mm) 50～2000 50～1600
公稱藥理PN（MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動

 主要零部件材料

零件名稱 材料
閥體 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
閥軸 2Cr13
密封圈 丁腈耐油橡膠
填料 柔性石墨

 執行標準

制造標準 GB/T 122387-89
法蘭標準 GB9113-2000、GB17241.6-1998
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92

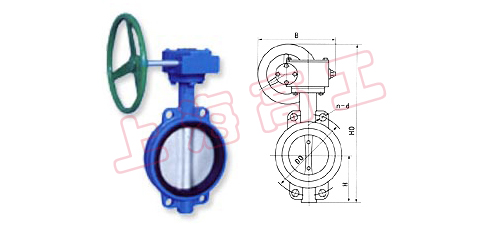

 產品外形尺寸圖

D371X-6/10/16對夾式蝸輪傳動軟密封蝶閥主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　 單位：mm

DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 60 164 572 270 280 280 8-18 295 8-22 295 8-22
250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 38-39
1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48

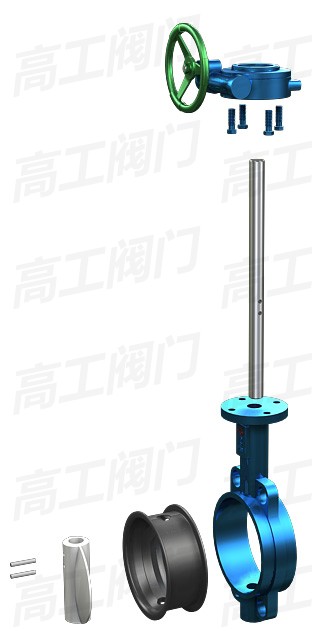

結構圖

溫馨提示：“D371X 對夾式蝸輪傳動軟密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222    傳真：021-6364 9384
