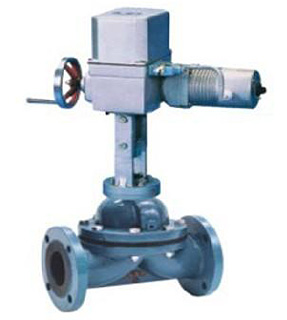

ZAZT電動隔膜調節閥

ZAZT、ZAZTC型電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V AC源為動力，接受標準信號0～10mA DC的電信號，實現對工藝管道中強酸、強堿等腐蝕介質及高粘度、有害介質的流量調節與控制。應用于石油、化工、冶金等耐腐蝕系統中。

產品特點：
閥流通阻力小、流通能力大、無填料函，無外泄露、具有耐腐、防火、防毒、安全可靠的特點，可根據不同的襯里隔膜，獲得良好的腐蝕性能。

主要技術參數

公稱通徑 mm			15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數 Kv			8	12	16	38	60	68	90	150	300	500	600	1200	2000
公稱壓力 Mpa			1.0
執行機構	Ⅱ型		DKZ-310		DKZ-310		DKZ-310			DKZ-410		DKZ-410		DKZ-510
	Ⅲ型		DKZ-310C		DKZ-310C		DKZ-310C			DKZ-410C		DKZ-410C		DKZ-510C
	有效推力 (N)		1000				4000			6400
	工作行程 (mm)		10			16			25			40		60
允許壓差		P 1 = △ P	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
		P 1 =P 2	1.0			0.44	1.0	1.0	0.75	0.9	0.55	0.3	0.19	0.075	0.028
法蘭標準			JB78
流量特征			近似快開（調節閥）
電源電壓			220V 50Hz
出廠狀態			電開（如需電關、訂貨時應注明）

性能指標

項目	指標值
基本誤差 %	± 3.5
回差 %	≤2.5
死區 %	≤3
始終點偏差	±2.5
額定行程偏差 %	±2.5
純滯后	≤ 1S
允許泄露 L/h	橡膠隔膜片為 “0” ，聚四氟乙烯隔膜為 0.5%× 閥額定容量（許用壓差下的水）
絕緣電阻	不小于 20M Ω
阻尼特征	不大于 3 周半

外形尺寸 單位:mm

公稱通徑	ZAZT 型				ZAZTC 型
	A	H	H 1	L	A	H	H 1	L
15	460	515	48	140	340	754	48	140
20	460	515	53	145	340	755	53	145
25	460	520	58	155	340	760	58	155
32	460	525	68	165	340	765	68	165
40	460	527	73	190	340	767	73	190
50	460	530	80	210	340	770	80	210
65	460	540	90	240	340	780	90	240
80	530	590	98	270	430	1182	98	270
100	530	595	108	335	430	1188	108	335
125	630	687	123	375	430	1280	123	375
150	630	695	140	410	430	1288	140	410
220	630	728	168	540	430	1321	168	540
250	630	733	200	650	430	1386	200	650

閥體材質、襯里和隔膜片代號

基體和襯里	HT200			ZG1Cr18Ni9Ti	隔膜片
基體和襯里	無	襯 F46	襯 F3	ZG1Cr18Ni9Ti	氯丁橡膠	氟橡膠	襯 F46
代號	1	3	2	4	1	3	2

產品外形尺寸圖

結構圖

溫馨提示：“ZAZT電動隔膜調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
